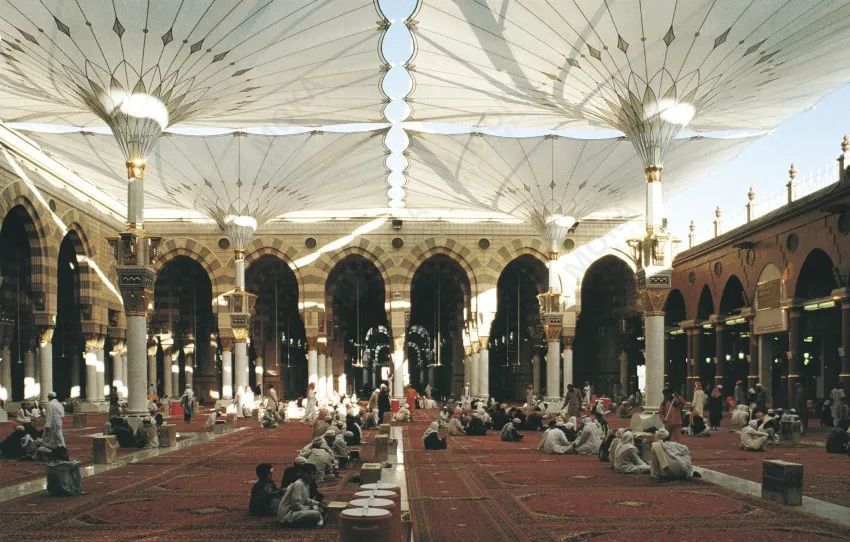

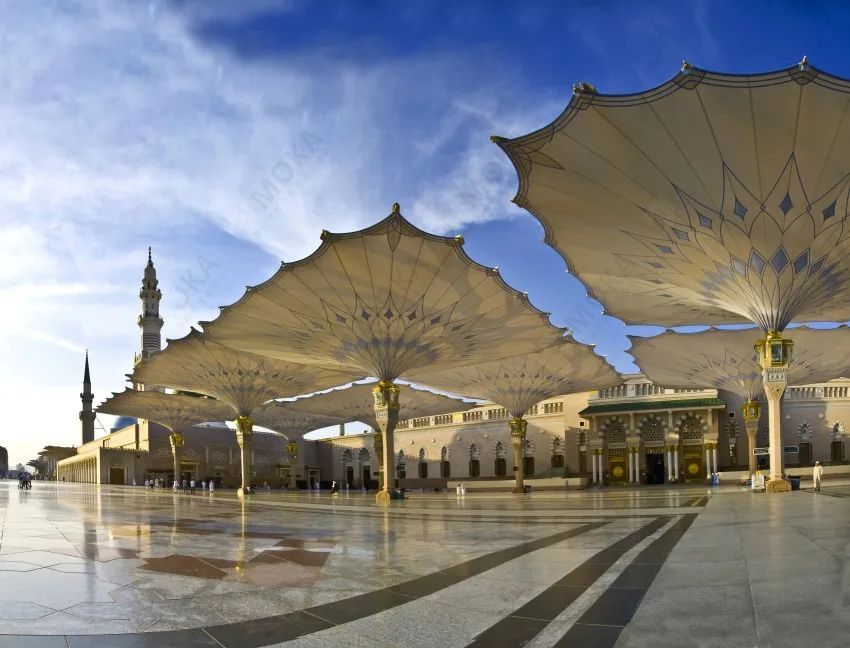

麦地那(Madina)是阿拉伯的一个大圣城,每年都有数百万朝圣者聚集在这里。在过去的几年里,朝圣的时间是在凉爽的秋天和冬天。然而,根据当地的太阳历,朝圣时间将再次转向炎热的夏天。因此,清真寺迫切需要建造遮阳设施,为朝圣者提供遮阳。为此,SEFAR Architecture使用PTFE织物,设计了250个巨大的遮阳伞,以为清真寺附近的广场提供遮阳。
当地的紫外线辐射强度很高,其他材料不符合项目的要求,最终决定使用优越的PTFE材料作为雨伞表面。除了抗紫外线辐射外,雨伞还需要防火、抗强风、足够的灵活性和色牢度,但也有一定的透光率。
为此,SEFAR Architecture为这个大型项目开发了一种韧性超强的PTFE织物,以满足各方面的需求。由于当地阳光强度高,白色材料无法满足遮阳需求。为此,客户最终选择使用沙色作为伞面的主色。

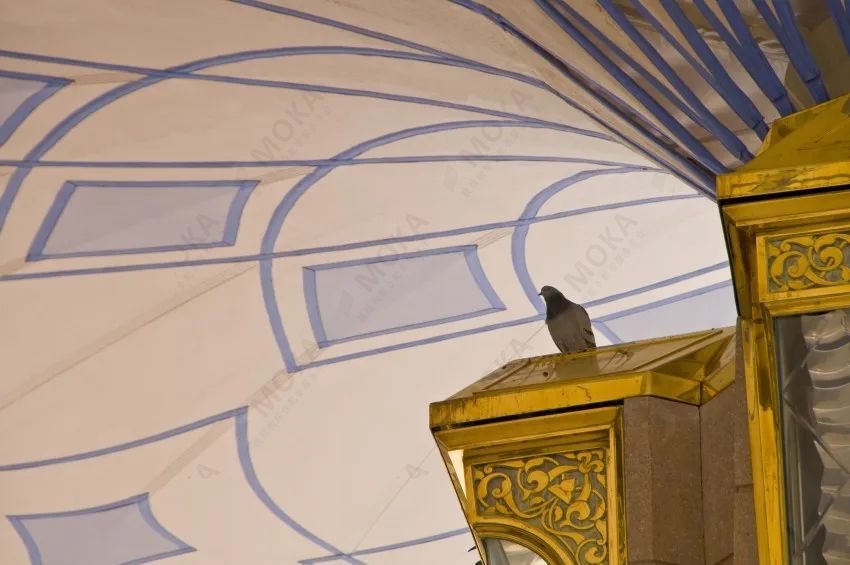

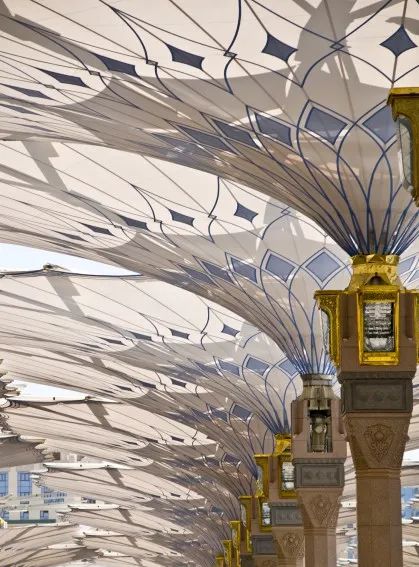

伞的底部设计了蓝色的伊斯兰图案,以避免纯色的单调。蓝色和沙色部分采用PTFE编织线。通过对织机的精细调整,我们可以面织物质量的稳定性。

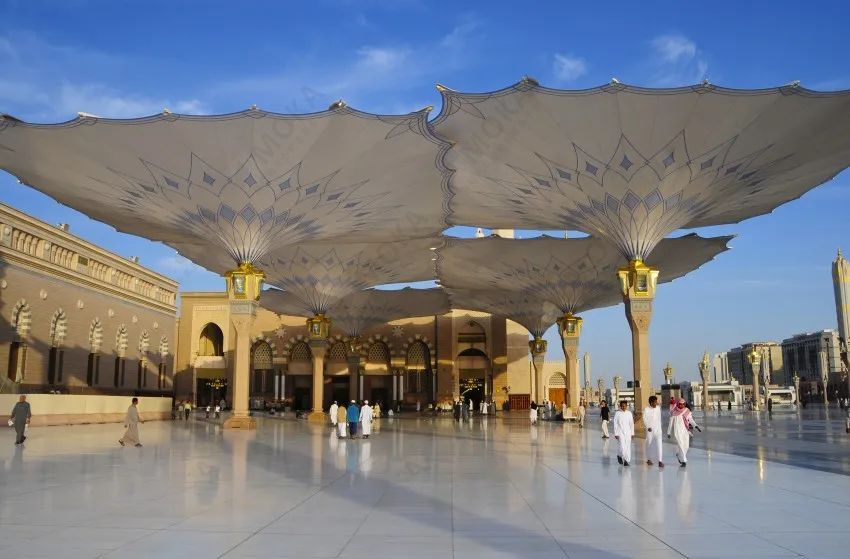

最终的项目计划是在生产了四个实体大小的样品并经过真实的环境测试后确定的。利勃海尔集团位于德国埃辛根,负责制造遮阳伞控制系统。自2010年9月以来,麦地那清真寺周围已安装了250把遮阳伞。每把伞的表面积为25.5x25.5米(打开时),高15米,开闭时间仅为3分钟。

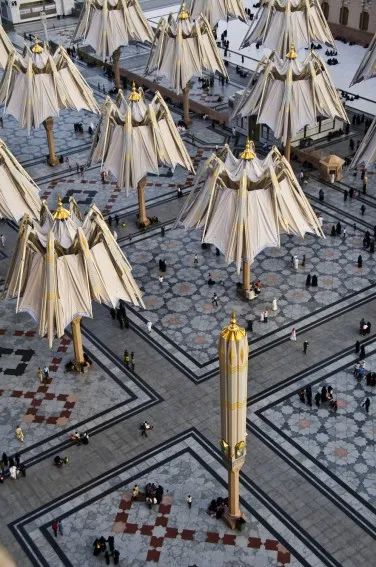

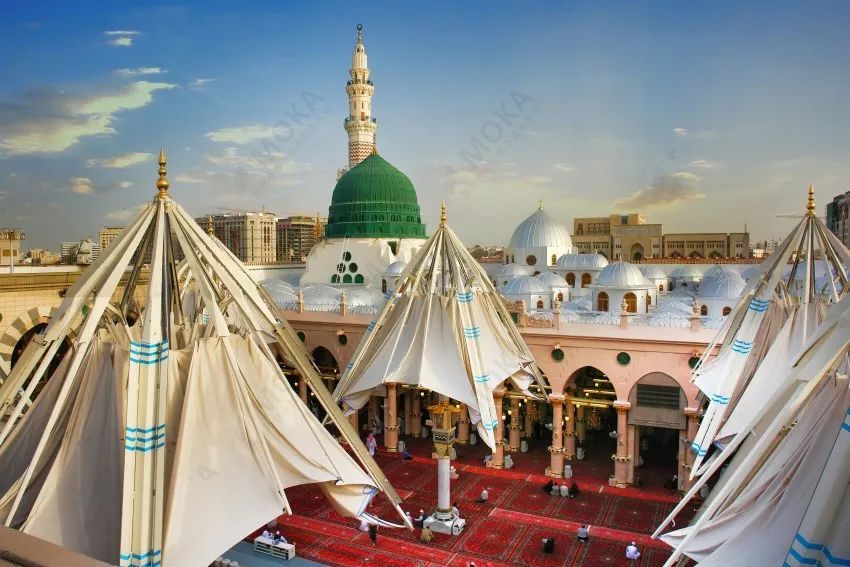

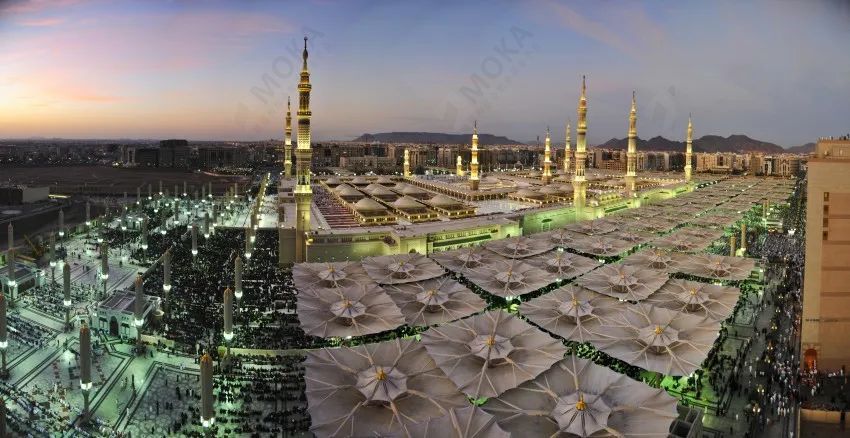

所有遮阳伞共同打开时,能够为143,000平方米的户外空间提供遮蔽,这个面积大大超过了清真寺建筑的面积。遮阳伞收起时,就似一幢幢华盖,优雅地点缀在广场之中。遮阳伞的使用,能够让环境温度降低至少8℃。
