    灵感 | 体育场设计案例

    时间:2022-06-06 作者:墨卡 点击:

    Wanda Metropolitano足球场
    马德里 / Cruz y Ortiz Architects

    这座新建的马德里竞技体育场(足球场)名为Wanda Metropolitano,是于1994年完工的老马德里体育场的扩建部分。本项目的目的是建造一座能够容纳大约70,000名观众的最高标准、最高质量的足球场,以便举办一系列欧洲的足球决赛。

    在这个扩建项目中,建筑师实现了两个目标:一方面,老体育场看台的特性被保留并延续了下来;另一方面,扩建部分位于老体育场的内部,新老两部分相互融合,成为了一个和谐的整体。

    本项目并不希望最终建成的建筑仅仅是两个不同的建筑的总和。相反,它致力于实现一种融合,使得新老部分的结合可以共同代表马德里竞技俱乐部的新形象。

    足球场外观,采用白色的弧面屋顶

    足球场外观,混凝土主体采用横向窄窗

    足球场外观局部,混凝土主体支撑着弧形屋面,同时也是外观造型的一部分

    混凝土的使用有助于达到一种一致性和均匀性,因为它不仅是承重结构,还是体育场最终造型的一部分。

    新看台与老看台使用相同的组织形式:狭窄的水平间隙。体育场的混凝土主体和屋顶共同打造出一个全新的、完整的建筑体量,用一种新的建筑图像,表现出传承至今的建筑和体育精神。

    足球场外观,采用白色的弧面屋顶

    足球场外观,混凝土主体采用横向窄窗

    足球场外观局部,混凝土主体支撑着弧形屋面,同时也是外观造型的一部分

    混凝土的使用有助于达到一种一致性和均匀性,因为它不仅是承重结构,还是体育场最终造型的一部分。

    新看台与老看台使用相同的组织形式:狭窄的水平间隙。体育场的混凝土主体和屋顶共同打造出一个全新的、完整的建筑体量,用一种新的建筑图像,表现出传承至今的建筑和体育精神。

    ▼足球场模型,the physical model

    ▼总平面图,site plan

    ▼首层平面图,ground floor plan

    ▼中间层平面图,middle floor plan

    ▼屋顶平面图,roof plan

    ▼东立面图,east elevation

    ▼西立面图,west elevation

    ▼南立面图,south elevation

    ▼纵向轴测图,the longitudinal section

    ▼横向轴测图,the transversal section

    Al Janoub体育场
    卡塔尔 / Zaha Hadid Architects

    随着卡塔尔之星国家足联阿米尔杯决赛的举办,Al Janoub体育场于2019年5月16日正式揭幕——这也是为2022年卡塔尔世界杯建造的第一个新体育场。

    Zaha Hadid建筑事务所和Aecom从2013年3月起便开始了体育场及周边新区的设计。作为2022年世界杯的场地之一,Al Janoub体育场将举行联赛的小组赛和四分之一决赛。该体育场位于多哈以南23km的Al Wakrah市,可直接从首都乘坐Red Line地铁线抵达。

    委托方的设计要求是为2022年世界杯提供一个可容纳4万个座位的足球场,并能够在比赛结束后转为传统模式,将座位数量减少到2万个。作为卡塔尔之星Al Wakrah体育俱乐部职业足球队的主场,2万个座位无疑是传统球赛模式下的最佳容量。

    在联赛举办完毕后,这些临时的座位可以被拆卸并运送至需要基础体育设施的发展中国家。联赛期间需要为球员提供额外的住宿场地,为此项目团队在固定设施和足球场外围设计了临时的建筑空间。

    体育场包含一个由Schlaich Bergermann Partner设计的可调节屋顶,碗型的座位席安装了制冷系统,确保体育场在卡塔尔的炎热夏季也可以良好地运行。

    可调节的屋顶采用了褶皱式PTFE纤维包层和缆索,在展开时犹如船帆一般覆盖在球场上方,在夏季时可提供荫蔽的比赛环境。被动式设计、计算机建模和风洞测试的运用使建筑外壳的性能得到了最大程度的提升,以确保球员和观众获得舒适的体验。

    考虑到Al Wakrah作为海滨城市的地理环境,委托方还要求在设计中体现与海洋有关的传统和历史,尤其是当地传统的单桅三角帆船(dhow)。

    Zaha Hadid事务所团队采取了一种抽象的手法,将这些文化元素与足球场所需要的气候、环境和功能条件进行了有效的结合,从而使它们的意义通过实际的使用和感受、以一种全新的面貌展现出来。

    体育场的屋顶设计对单桅三角帆船的外壳进行了抽象化的融入,并以上下颠倒的方式组合成为一个遮蔽结构。船帆的形象体现在外墙的几何形状、细部以及材料的使用上。

    体育场的立面向外部倾斜,从外部看呈现出流线型的轮廓变化,使人联想到单桅帆船的帆褶。屋檐的巨大悬垂处采用了以金属包覆的条形元素,仿佛帆船内部常见的木结构,从而进一步强调了船的概念和形象。

    体育场的不透明屋顶和墙壁区域在外部通过褶皱的横截面体现出来。这一源自阿拉伯传统图样和书法的设计为建筑外壳赋予了一丝细腻的质感,同时强调出体育场独特的几何形状。

    建筑的外部包层选用了十分简洁的颜色和材料:屋顶和墙面使用白色,屋檐下方的区域则使用更深一些的色彩,例如带有装饰窗格、可提供遮阳的底部幕墙等。

    建筑外壳的配色方案与其造型形成了和谐的搭配,使外部表皮的肌理变得更加清晰。屋顶和檐下空间使用了白色和灰白色的光面覆层,使人联想起海里的贝壳。

    带有浮雕图案的屋檐和底部空间的雕花窗格采用了具有金属感的古铜色,为设计赋予了额外的深度和丰富性。精致的饰面同时也向伊斯兰手工艺传统表达了敬意。

    体育馆被置于一个巨大的基座之上,观众们可以从台阶进入位于碗状观众席中央的主入口广场。基座连接了体育馆和附近的景观,抛物线形的内部空间提供了不同的活动空间。

    东面的宽敞空间为观众提供了主要的到场和离场区域。东北侧的空间包含了一个公共市场,东南侧空间则将提供一个公园场地。西侧的空间允许车辆进入,并为球员、官员和贵宾提供下车地点。

    ▼基础层平面图(传统模式),main concourse level plan (legacy mode)

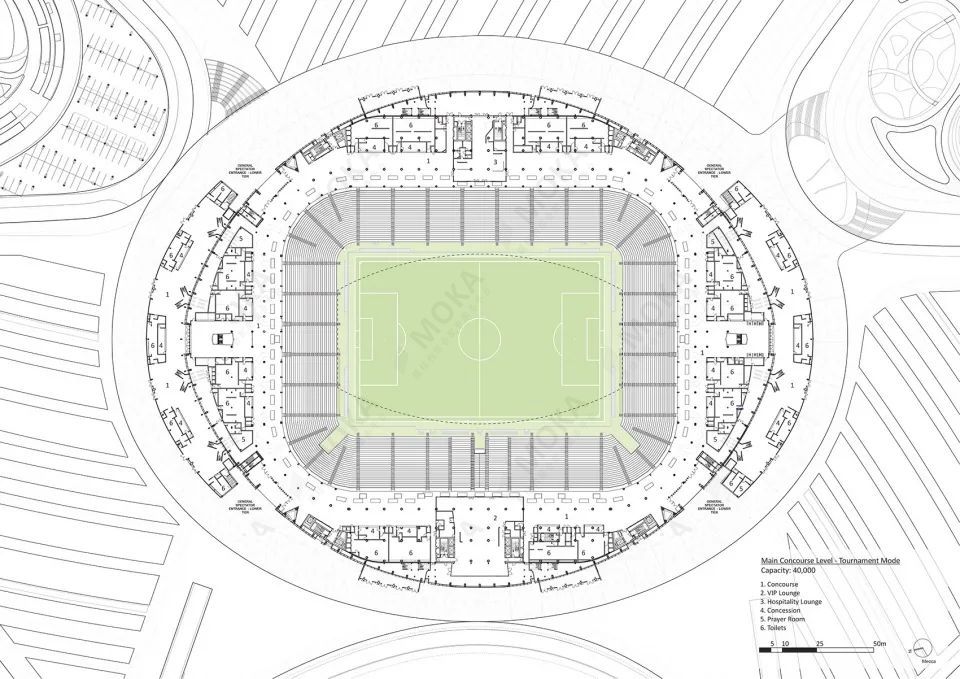

    ▼基础层平面图(联赛模式),main concourse level plan (tournament mode)

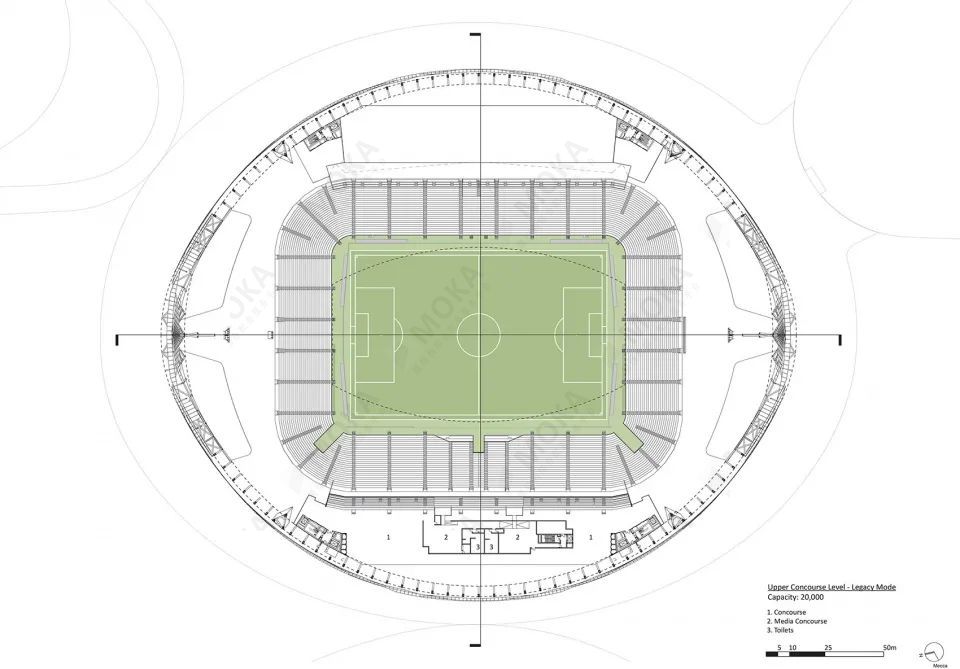

    ▼上层平面图(传统模式),upper concourse level plan (legacy mode)

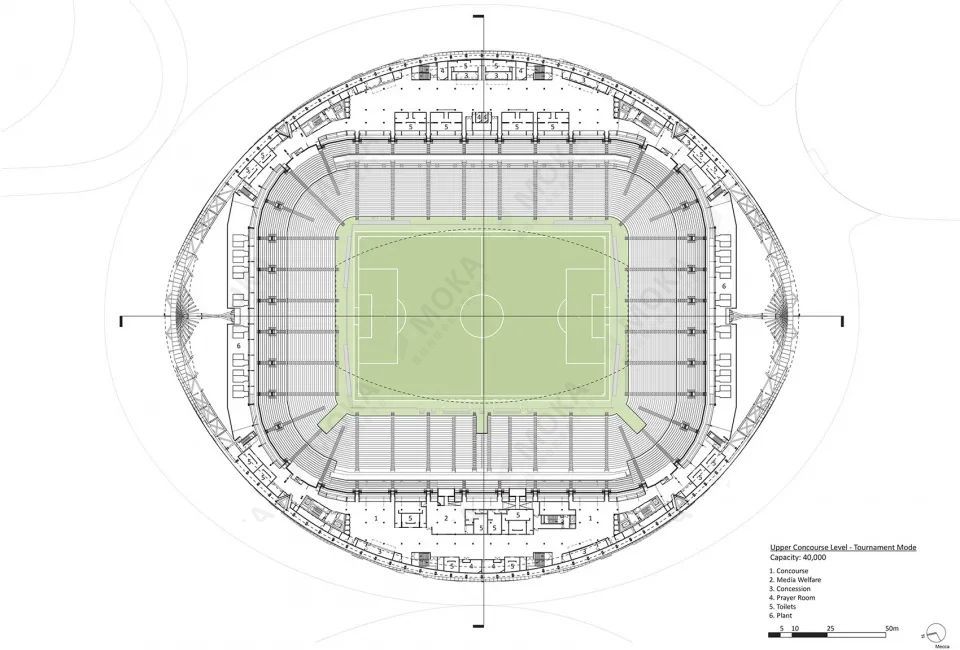

    ▼上层平面图(联赛模式),upper concourse level plan (tournament mode)



    ▼北立面图(传统模式),north elevation (legacy mode)

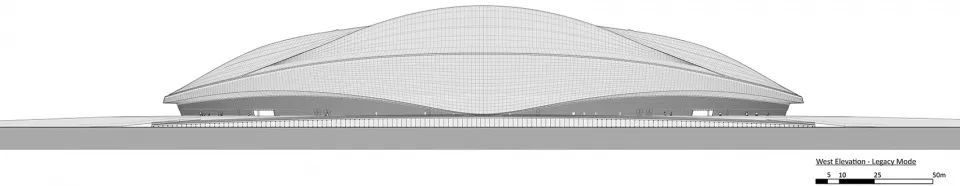

    ▼西立面图(传统模式),west elevation (legacy mode)

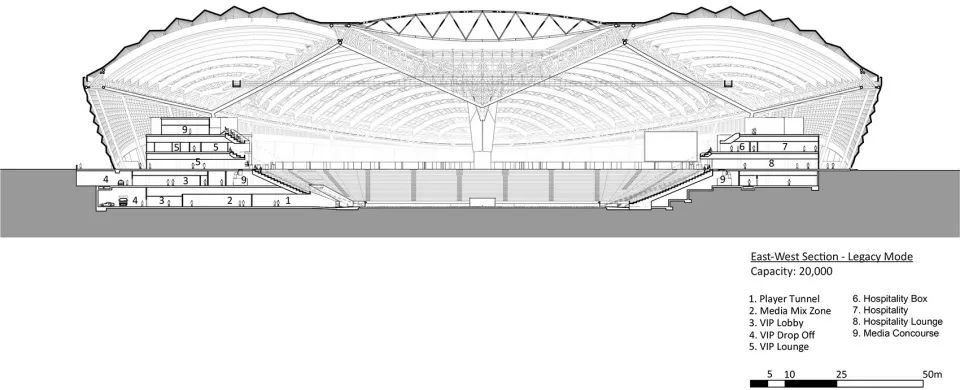

    ▼东西向剖面图(传统模式),east-west section (legacy mode)

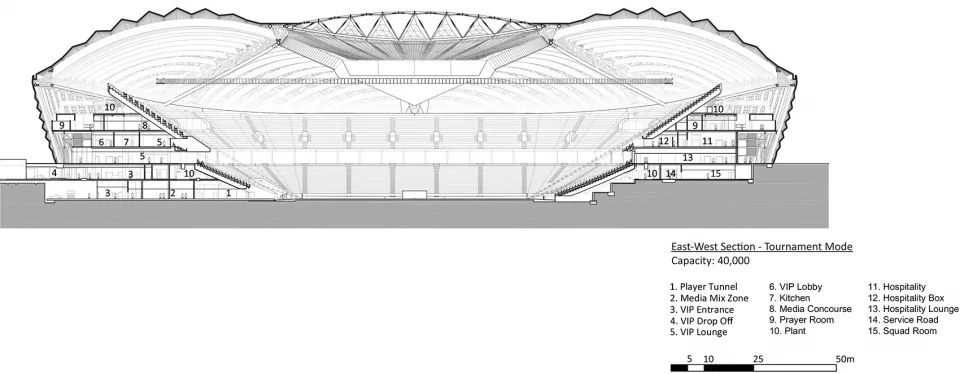

    ▼东西向剖面图(联赛模式),east-west section (tournament mode)

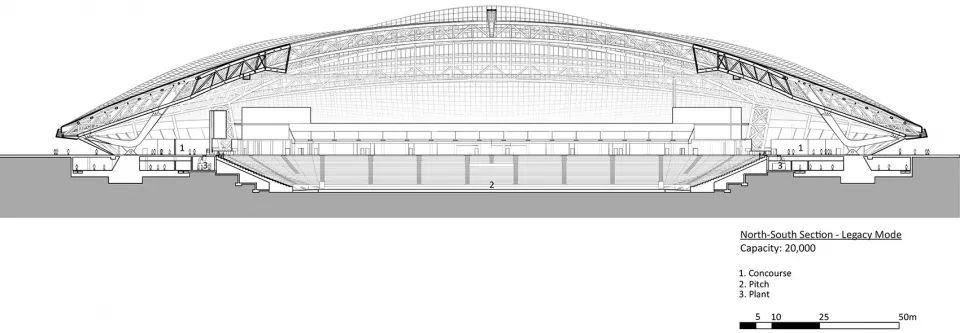

    ▼南北向剖面图(传统模式),north-south section (legacy mode)

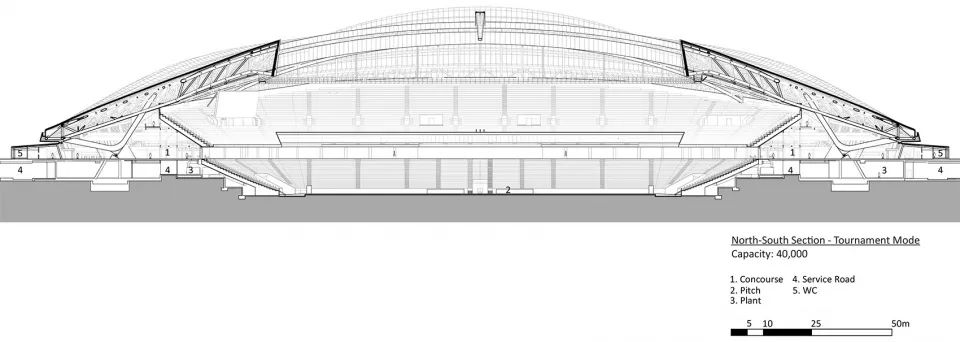

    ▼南北向剖面图(联赛模式),north-south section (tournament mode)


    衢州体育公园

    中国 / MAD

    由马岩松带领的MAD建筑事务所设计的衢州体育公园近日在浙江省历史名城衢州市开工建设。

    体育公园占地约70万平方米,一期二期总建筑面积约34万平方米,包含可容纳三万人的体育场、一万人的体育馆、以及游泳馆、全民体育综合馆、室外运动场地、科技馆、青少年宫、酒店、商业等。MAD的设计将体育场馆功能与自然地景相结合,在城市中心营造了形似火山群、镜湖的大地艺术景观。

    马岩松:“我们梦想营造的不仅是一个关于体育和生态的城市空间,更想把它变成一座世界上独一无二的大地艺术公园,与城市的山水历史建立一种文化传承关系。”

    浙江衢州,一个有着数千年历史的文化名城,蕴藏着深厚的传统文化和哲学思想,山水秀美,森林覆盖率高达71.5%。底蕴深厚的历史地域文化,以及自然山水是这座城市最宝贵的资源。

    MAD设想在现代城市中创造一处空灵静谧的超现实的大地景观艺术,好似外星幻境,成为城市未来的精神家园。

    公园四周由高崇且密集林木环绕,人们由城市中蜿蜒进入,渐入无人之地,视野豁然开朗;但同时也突然恍惚,似是落入火星,神秘且虚幻。整体环境绵延起伏,山峦地形所在之处连续流动,时而舒缓开阔,时而重迭层接。人在其中,时漂移,时攀登。园中一汪镜湖,映着天空中的山峦, 达无人可触及的精神之境。

    形似陨石坑的体育场匍匐在大地上,体育场顶部的“光环带”似是摇曳的云雾,让人们想接近触碰,一探虚实。东北侧相邻的几座“小山丘”,连绵起伏,之下覆盖着体育馆、游泳馆、综合馆,之上则是公共空间及景观,吸引人们登高望远。

    公园中的建筑打破传统体育场凸显结构力量的方式,而将其转化为一种更内在、含蓄的美。建筑内外处处与自然相接,身处其中的人们随时沉浸于自然之中。山水间小路交错相通,人们可以于步道上慢走、跑步,或在草坪上欣赏风光。中央湖面同时为下沉式花园,人们在此,视线与水面相平齐,切实感受到被天、水围绕的奇妙与震撼。

    建筑之内:数座“小山丘”的“峰顶”及“山腰”处,设计了平台或天窗使自然光可以直达室内,也可实现建筑的自然通风;覆土建筑绿色节能且贴近人的尺度。建筑之外:人们可沿着“山体”的步道,攀爬“山丘”,与天地对话。

    衢州体育公园摒弃了传统的大广场大标志物的现代城市建设模式,将大地艺术和自然山水作为城市空间设计的出发点,追求城市中人、自然和文化在精神上的一致。

    奥林匹克在人类进入现代文明初期提出了“更高、更快、更强”的口号,这也吻合了过去一个世纪现代城市建设中挑战、征服自然的价值取向。但未来的城市发展应该开启一个新的时期,将人与自然的和谐关系作为新的追求目标。

    马岩松说:“人与自然的关系不仅是关于生态和绿色的,更是关于精神和意境的,这是这片土地的历史中早就蕴藏的文化和哲学,需要在未来的城市中得到发展。”

    ▼模型,model ©MAD

    ▼平面图,plan ©MAD
